模擬量采集模塊的根使用者的要求不同，是需要進行各種參數設置和腳本編程設置的，下面就為大家介紹一下模擬量采集模塊ZSR2184_4G腳本編程演示案例。
讀取DI1和AI1端口的的狀態，使DO1、DO2端口繼電器打開，讀取DO3端口的信息，并且DI1、AI1、DO3分別添加數據標識AA01、AA02、AA03以區分。10S上報一次。
本地采集腳本設置：@E=1@H=AA01@DI1=?@H=AA02@AI1=?@DO1=1@DO2=1@H=AA03@DO3=?
本地采集周期設置：10

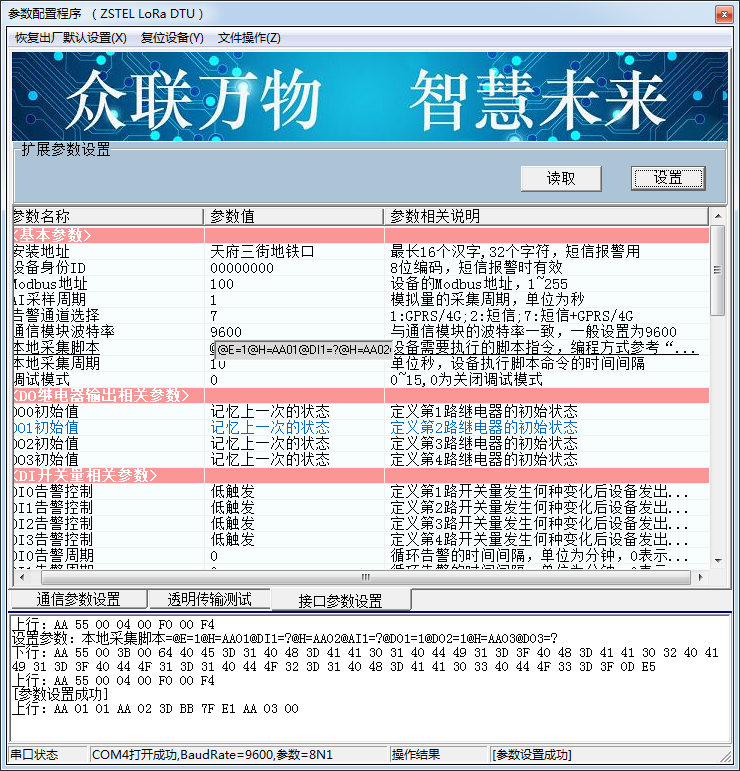

(1)腳本配置如下：

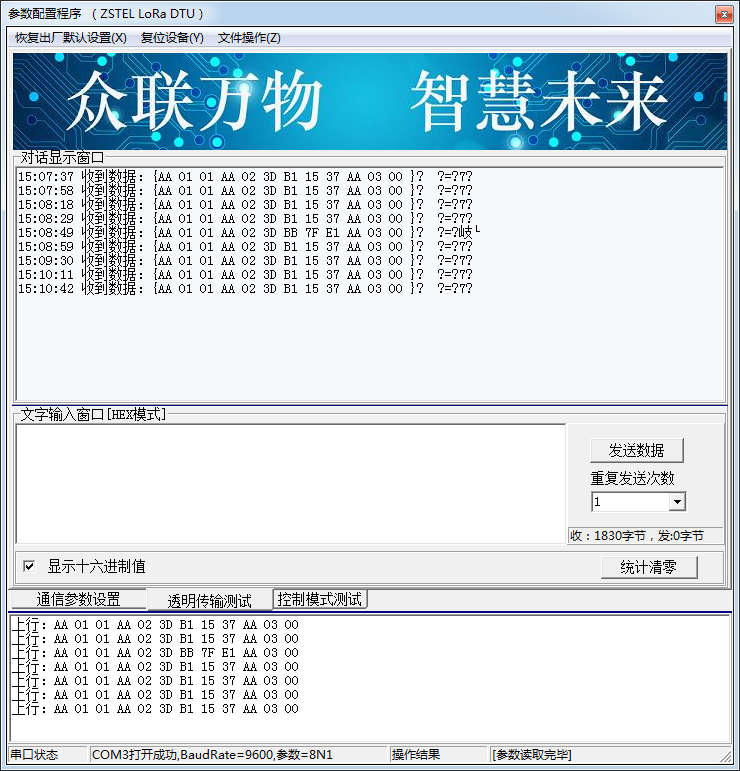

(2)服務器端接收到的數據。(HEX格式顯示)
①AA 01表示DI1狀態數據包頭，后面01表示DI1端口處于斷開（高）狀態。
②A(yíng)A 02表示AI1狀態數據包頭，后面3D B1 15 37為AI1端口4個字節的模擬量數據。
③AA 03表示DO3狀態數據包頭，后面00表示DO3端口繼電器斷開。

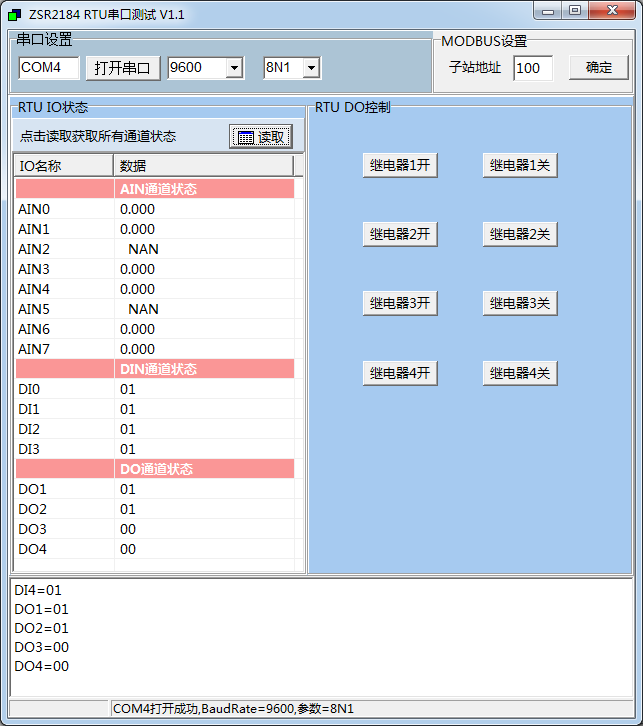

(3)用TEST軟件讀取端口信息
可以看到DO1、DO2端口繼電器已經被打開。當然用戶也可以直接用萬用表打DO口通斷來判斷各個DO口的狀態。
以上就是模擬量采集模塊ZSR2184_4G腳本編程演示案例的詳細介紹，更多產品詳情了解歡迎電話咨詢。
