一、開關量控制采集是什么

       開關量采集指的就是通過RS458或者RS232接口發送控制指令，來實現控制開關量輸出或者讀取開關量輸入的通斷。

       二、開關量輸入采集和開關量輸出控制

       1.開關量輸入采集就是將一個開關信號直接接入到開關量控制采集設備輸入端口，而開關量控制設備就可以通過判讀輸入口開關狀態，轉換為相應的數字信號存儲到開關量控制采集設備中，當主控設備向開關量控制采集設備發送讀取命令時，開關量控制采集設備就會(huì )實時返回當前輸入端口的開關狀態。

       2.開關量輸出控制則剛好和開關輸入采集相反，開關量控制采集設備輸入端口一般為繼電器輸出端口，當主控設備向開關量控制采集設備發送控制命令時，開關量控制采集設備將收到的控制內容信息進行解析，從而根據解析內容控制繼電器的通斷。

       三、開關量輸入和輸出接線方式

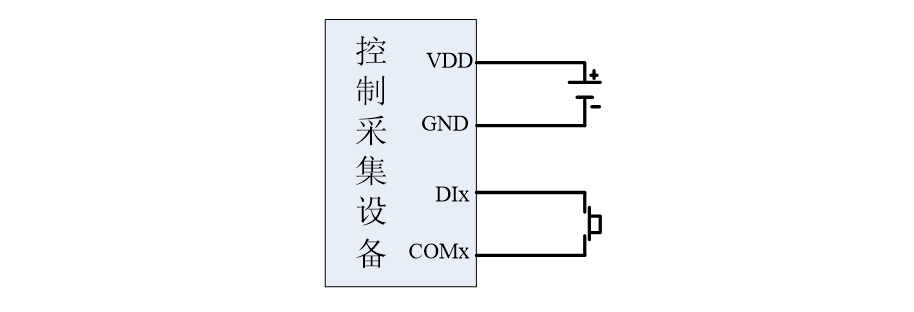

       1.開關量輸入采集接線方法如下圖，左側為開關量控制采集設備的電源以及輸入端子，對于輸入端子，必須為開關信號，因此輸入端口可以接入按鍵或者繼電器的輸出端口等。

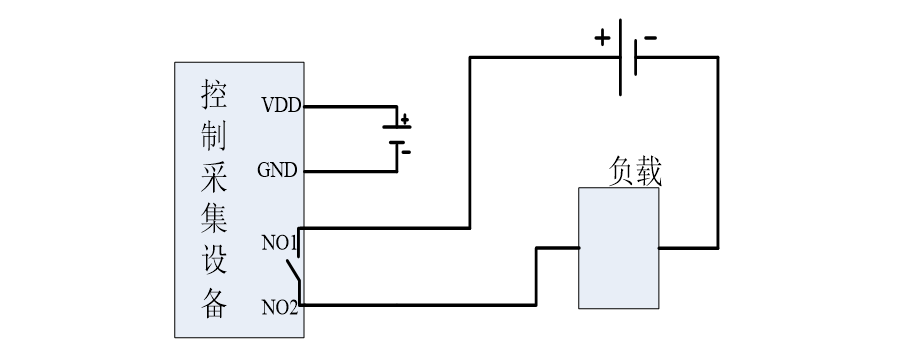

       2.開關量輸出控制接線方法如下圖，由于是開關量輸入，因此就方便在電源智能控制以及自動報警燈領域使用。常用用于接入用戶的繼電器、接觸器等。

       四、Modbus RTU協議

       開關量控制采集設備采用Modbus RTU協議發送控制命令或者采集命令。Modbus RTU協議具有16位的CRC校驗，確保了數據出錯概率幾乎為零，從而大大提高的設備的穩定性和可靠性。

       同時，Modbus RTU協議廣泛應用于工業控制領域，方便客戶設備直接和設備進行協議無縫對接，入接入PLC或者直接用組態軟件進行采集控制等。

       五、基于Modbus RTU協議的開關量控制采集產品推薦

       成都眾山科技有限公司推出的開關量采集系列是基于Modbus RTU協議的開關量采集模塊RTU支持RS485/RS232接口，采用RTU協議，同時開關量采集設備還具有有線采集控制和無線采集控制兩種，方便客戶選擇。無線控制采集適用于工業環境復雜，布線麻煩等地方使用，同時也大大節約工業成本。
