眾山研發的開關量采集模塊ZSLR311_LoRa_RTU帶DI/DO功能，可以有開關量透傳功能，將一個RTU的DI狀態透傳到另一個RTU的DO口。DI導通則對應的DO閉合，DI斷開則對應的DO也斷路。下面就詳細介紹開關量采集模塊 ZSLR311_LoRa_RTU開關量透傳操作說明。

       1.準備兩臺LoRa設備，通過串口連接電腦，打開下載的用戶工具軟件，分別配置節點ID、目標ID、接收模式和Modbus地址。

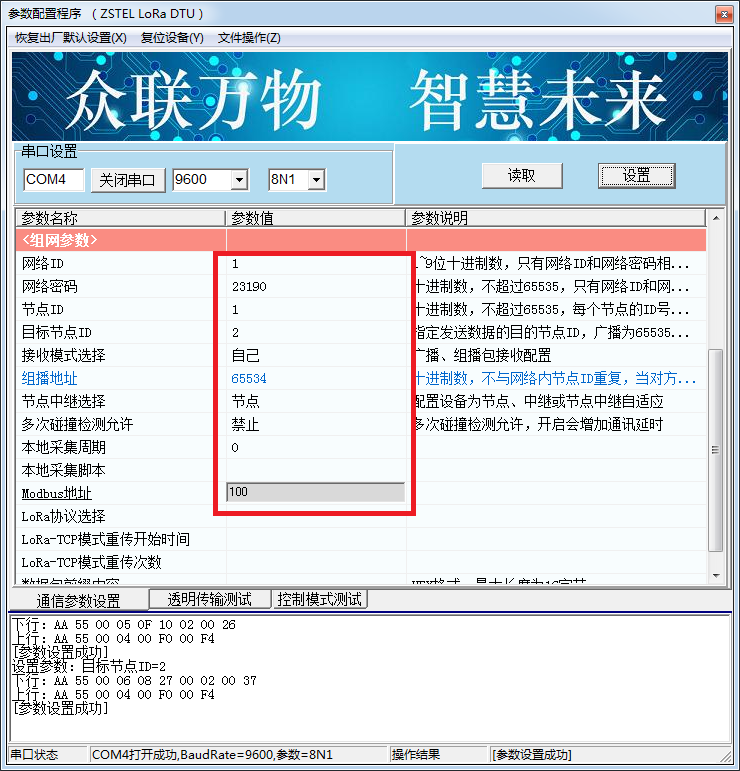

       (1)配置第一臺設備參數。

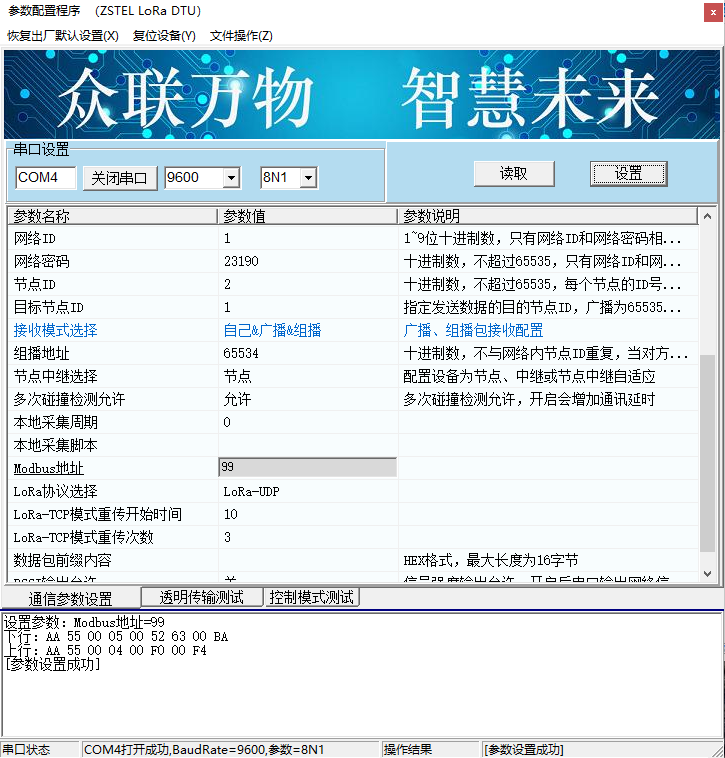

       配置第二臺設備參數。

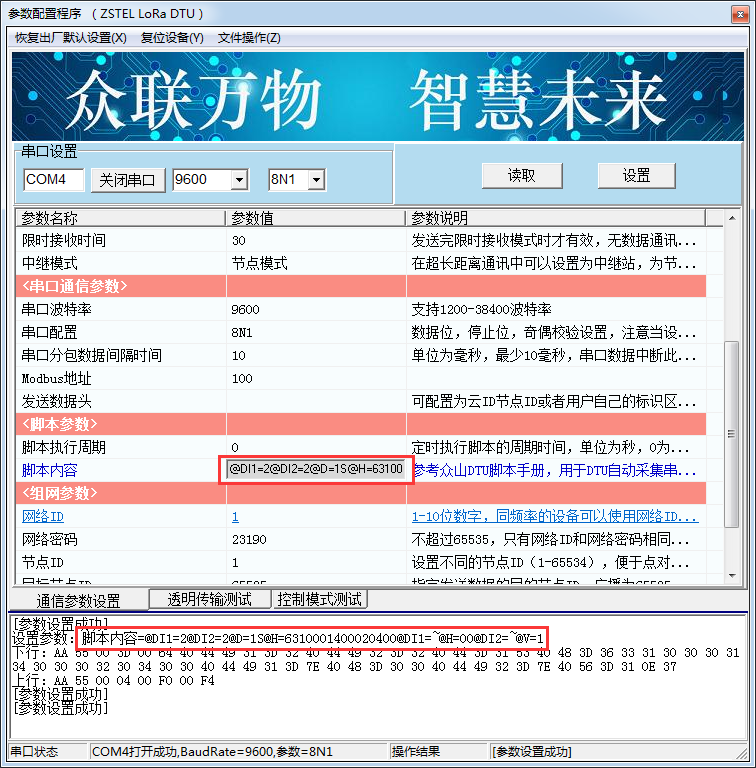

       配置第一臺LoRa設備的腳本指令。指令為：@DI1=2@DI2=2@D=1S@H=6310001400020400@DI1=~@H=00@DI2=~@V=1。

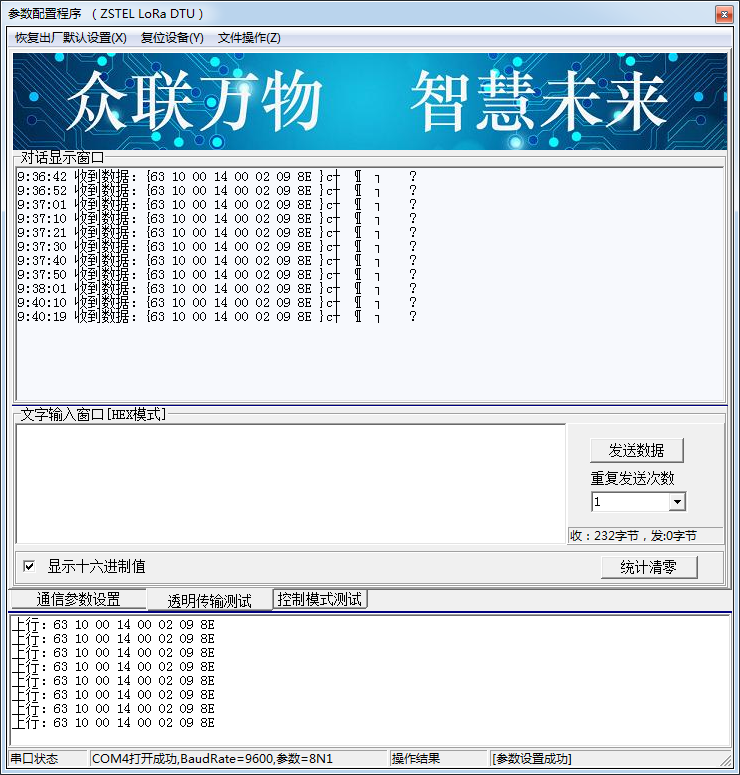

       第一臺LoRa設備會(huì )返回響應PDU，說明開關量透傳成功。

       以上就是開關量采集模塊ZSLR311_LoRa_RTU開關量透傳操作說明的詳細介紹，若用戶需要其他的Modbus地址或控制多臺RTU，只需修改Modbus地址即可(點對點通信的兩臺設備的Modbus地址要設置來不一樣)。
