開關量采集模塊ZSNR311 RTU LED 指示燈說明：

       SYS－設備運行指示，系統燈閃爍表示 RTU 設備正在運行。其閃爍頻率表示 RTU 設備處于何種工作模式：

       1秒1閃表示正在識別SIM卡。

       2秒1閃表示識別到SIM卡準備開始撥號上網。

       5秒1閃表示已成功連接到數據中心。

       NET－預留指示燈-用來指示RTU設備登錄無線網絡(luò )的情況。

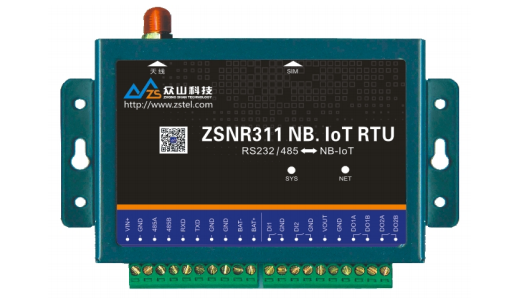

       開關量采集模塊ZSNR311 RTU接線端口說明：

       RTU的PVC面板上已標示出各接口的定義，需要注意的是，ZSNR311提供兩種電源接口，兩種接口只能2選1使用，不可同時接入。

       1.VIN+ GND，此接口輸入電壓范圍為DC5~30V。

       2.BAT+ BAT-，此接口輸入電壓范圍為DC3.4~4.2V。

       為盡可能的提高鋰電池供電的使用效率，BAT+ BAT- 接口沒有防反接保護，接線時需注意以下幾點：

       *面板上標注的 RS232 接口（RXD TXD GND）、485 接口，只能2選1使用如果同時使用，須保證RTU的兩種串口在接收客戶端的數據時時間上錯開，否則會(huì )產生沖突。

       *DI1DI2 為兩路開關量輸入接口，VOUT為DC電源輸出口，輸出電壓為4V 200Ma DO1A、DO1B，DO2A、DO2B為兩路繼電器輸出口。

       *當設備選用鋰電池供電時，VOUT輸出的電壓等于電池電壓。

       以上就是開關量采集模塊ZSNR311 RTU的LED指示燈和接線端口具體說明，更多產品詳情了解，歡迎咨詢。
