ZigBee技術是一種雙向無線通信技術，它具有近距離、低復雜性、低功耗、低速度、低成本等特點。目前zigbee網絡(luò )有星形、樹形和網狀三種構架，可根據實際項目需要選擇合適的zigbee網絡(luò )結構，三種zigbee網絡(luò )結構各有優點。

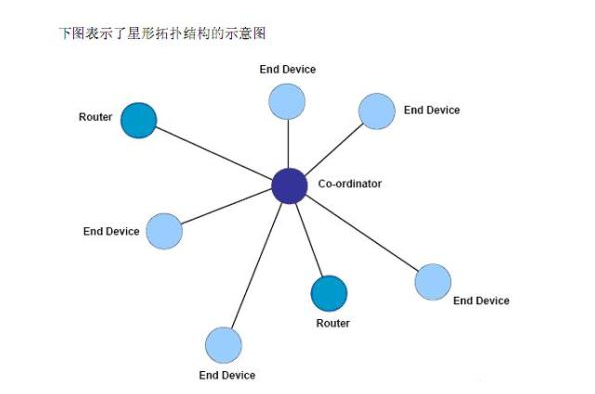

　　1、星形拓撲結構。

　　它包括一個Co-inator(協調器)節點和一系列EndDevice(終端)節點，這是最簡單的拓撲形式。每個EndDevice節點只能與Co-ordinator節點通信。若兩個EndDevice節點之間需要通信，則信息必須通過Co-ordinator節點進行。

　　2、樹型拓撲結構。

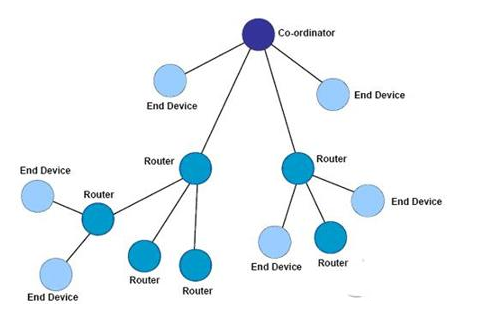

　　樹的拓撲結構由ordinator(協調器)和一系列Router(路由器)和EndDevice(終端)節點組成。Co-ordinator將一系列Router和EndDevice連接起來，它的子節點的Router還可以連接一系列Router和EndDevice，因此可以重復多個級別。樹型拓撲結構如下圖所示：

　　值得注意的是：

　　ordinator和Router節點可以包含自己的子節點。

　　EndDevice不能具有自己的子節點。

　　具有相同父節點的節點被稱為兄弟節點。

　　具有相同祖父節點的節點被稱為堂兄弟節點。

　　樹型拓撲結構的通信規則：

　　每個節點只能與其父節點和子節點通信。

　　假如你需要把數據從一個節點發送到另一個節點，那么信息就會(huì )沿著樹的路徑向上傳遞到最接近的祖先節點，然后再到目標節點。

　　此拓撲方式的缺點是信息只有唯一的路由通道。此外，通過協議棧層對信息進行路由處理，整個路由過程對應用層完全透明。

　　3、網狀拓撲結構。

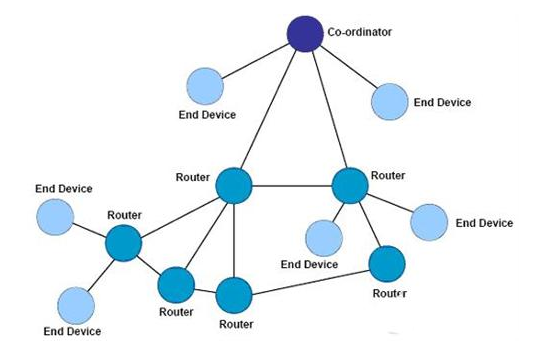

　　Mesh拓撲(網狀拓撲)包括一個常數器和一系列Router和EndDevice。這個網絡(luò )拓撲和一個樹型拓撲是一樣的，參考上面提到的樹型拓撲。然而，網狀網絡(luò )拓撲具有更靈活的信息路由機制，在可能的情況下，能夠實現直接通信。這樣的路由機制使信息的交流更加高效，也意味著一旦一條路由發生問題，信息就能自動地沿著其它路徑傳送。這個網格拓撲圖如下所示：

　　一般在支持網狀網絡(luò )的實現上，層提供相應的路由搜索功能，這一特點使網絡(luò )層能夠找到信息傳遞的最佳路徑。值得注意的是，上面提到的功能都是通過網絡(luò )層實現的，而應用層則不需要參與其中。

　　MESH網狀網絡(luò )拓撲結構的網絡(luò )具有強大的功能，它可以通過“多層跳”的方式進行通信;這種拓撲結構還能構成極其復雜的網絡(luò );網絡(luò )還具有自組織、自愈功能。
